Монтаж металлочерепицы «Mera system»

Общие рекомендации
Минимальный угол наклона ската не менее 12°. Если ранее на крыше было какое-либо покрытие, его следует демонтировать. Для предотвращения накопления конденсата и проникновения его в верхний теплоизоляционный слой используется гидроизоляция.

Крюки для крепления желоба водосточной системы рекомендуется установить до начала монтажа металлочерепицы. Крепить крюки оцинкованными шурупами.

Последовательность монтажа
Изделия монтируются в последовательности от нижележащих элементов к вышележащим. В случае использования комплектов металлочерепицы и водосточной системы последовательность монтажа следующая: — гидроизоляция; — обрешетка; — крюки для крепления желобов; — карниз (1); — слив (внутренний стык) (2); — профильные листы (3); — коньки и заглушки к ним (4, 5); — ветровые листы (6); — уголковый профиль (7); — желоба (8); — трубы.

Обрешетка
Монтаж с расстоянием между осями рейки основания и второй рейки 280 мм, а между осями остальных реек — 350 мм.

Для холодной кровли

  1. металлочерепица
  2. обрешетка
  3. конек
  4. рейка основания
  5. гидропароизоляция
  6. стропила
  7. пароизоляция
  8. подшивка потолка

Для теплой кровли

  1. металлочерепица
  2. обрешетка
  3. конек
  4. рейка основания
  5. контр-обрешетка
  6. гидропароизоляция
  7. сплошная обрешетка
  8. стропила
  9. утеплитель
  10. пароизоляция
  11. подшивка потолка

Укладка металлочерепицы
Укладку металлочерепицы следует начинать от карниза до конька с правой стороны крыши если замок слева и, наоборот, если замок справа

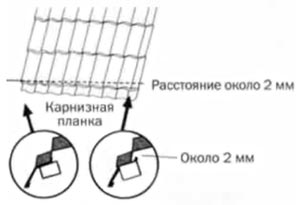

При монтаже металлочерепицы карнизная планка используется как направляющая. Правая сторона первого листа устанавливается ниже края карнизной планки на 2 мм.

Крепление
Металлочерепица крепится шурупами-саморезами со специальной неопреновой шайбой 35×4,8 мм непосредственно к обрешетке вниз вертикальной волны и под горизонтальную волну, исходя из норматива — 6 шурупов на 1 м. кв.

Боковые перехлесты
Плотность боковых перехлестов достигается креплением шурупов под углом к листам металлочерепицы в соответствии с рисунком.

Обрезка листов
Обрезка выполняется ниблером или циркулярной пилой. Рекомендованное количество оборотов равно 5000-5500 об/мин для диска 180 мм и 4500-5000 об/мин для диска 200 мм. При наличии внутренних стыков монтаж металлочерепицы начинается с укладки слива. Если срез листов выполнен недостаточно аккуратно, используется верхний декоративный слив.

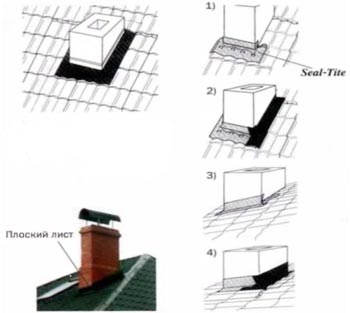

Примыкание дымоходов или вентиляционных шахт производится с помощью изолирующей пленки для швов Seal-Tite и плоского листа. После изолирования лентой Seal-Tite (Рис. 1-4) дымоход отделывается плоским листом.

Монтаж аксессуаров

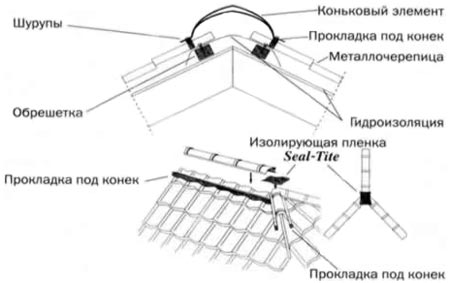

Коньковый элемент крепится к листам металлочерепицы в гребень вертикальной волны, при этом коньковый элемент не крепится к деревянной обрешетке!

Ветровой лист крепится с фронтов к металлочерепице и к деревянной торцевой доске. Торцевая доска должна быть выше обрешетки на высоту вертикальной волны.

Примыкание металлочерепицы к стене выпоняется при помощи уголкового профиля.

Резиновая муфта предназначена для изоляции антенн, вентиляционных труб диаметром 75-150 мм, электрических кабелей. Для монтажа муфты срезается нужный диаметр, после этого муфта натягивается на трубу и прикручивается к металлочерепице шурупами-саморезами. Место стыка герметизируется силиконовым составом.
